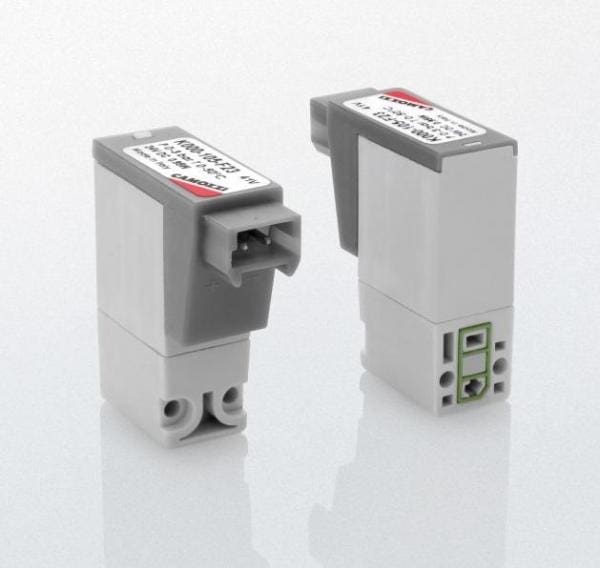

Camozzi heeft binnen de bestaande Serie K een nieuwe range direct bediende magneetventielen ontwikkeld met nieuwe flowkarakteristieken. De range van al beschikbare diameters is uitgebreid met diameters van 0,6 mm tot 1,4 mm.
Om een perfecte integratie binnen de bestaande reeks te garanderen zijn dezelfde elektrische aansluitingen en footprint gebruikt zodat de in- en uitlaatpoorten dezelfde posities hebben als de drieweg ventielen. Dit maakt het gebruik van twee- en drieweg magneetventielen op hetzelfde ventielblok mogelijk.
De nieuwe magneetventielen kenmerken zich door een compact ontwerp en hoge prestaties. Ze zijn geschikt voor applicaties in medische apparatuur en analytische instrumenten. Van alle modellen zijn ook versies leverbaar die kunnen worden gebruikt voor zuurstoftoepassingen. De procedures die worden toegepast voor het reinigen van componenten, assemblage en verpakking worden uitgevoerd volgens de ASTM G93 standaarden.
Technische specificaties
Functie 2/2 normaal gesloten
Bediening directe bediening met schotel
Pneumatische aansluitingen op basisblok met behulp van schroeven
Nominale doorlaat 0,6 – 1,0 – 1,4 mm
Kv (l/min)Ø 0.6 = 0.18 / Ø 1.0 = 0.4 / Ø 1.4 = 0.45
WerkdrukØ 0,6 = 0 – 6 bar / Ø 1,0 = 0 – 3 bar / Ø 1,4 = 0 – 2 bar
Bedrijfstemperatuur0 – 50°C
Medium gefilterde perslucht klasse 5.4.4 volgens ISO 8573-1 (olieviscositeit maximaal 32 cSt), inerte gassen
ResponstijdenAAN <10 ms – UIT <10 ms
Handbediening met monostabiele knop
Installatiein elke positie
Materialen in contact met medium
Behuizing Technopolymeer PBT
Afdichtingen FKM
Interne onderdelenRoestvast staal
Elektrische specificaties
Spanning24 V DC – 12 V DC – 6 V DC – andere spanningen op aanvraag
Spanningstolerantie ±10%
Vermogensopname1 W
Belastingcyclus ED 100%
Elektrische aansluitingconnector – kabels L = 300 mm
Beschermingsklasse IP50
